捲邊機結(jie)構説(shuo)明(ming)

　　一(yi)、結構(gou)組(zu)成(cheng)

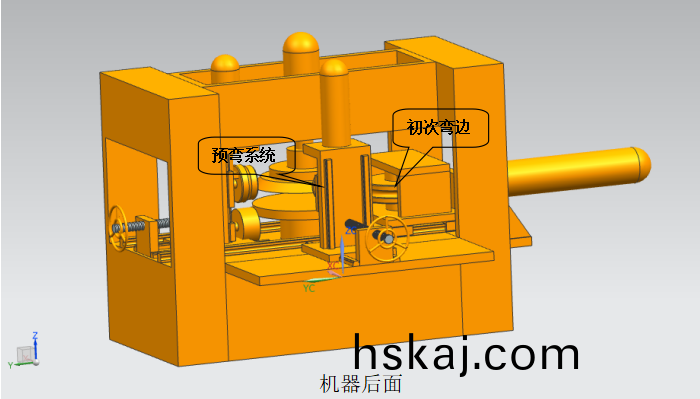

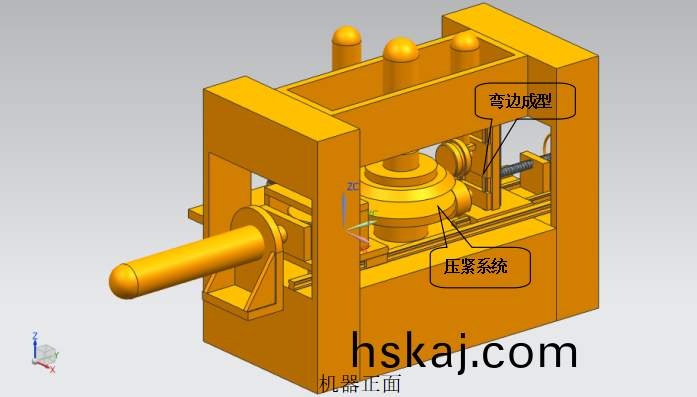

　　該捲邊(bian)機主要(yao)由壓(ya)緊、預(yu)彎、初(chu)次(ci)彎(wan)邊(bian)、彎邊成型(xing)四(si)大(da)部分(fen)組成。

　　二(er)、工(gong)作流(liu)程

　　1、“壓(ya)緊係(xi)統(tong)”在油(you)缸的作(zuo)用(yong)下(xia)，將工件(jian)壓緊固定在託盤(pan)上。

　　2、“預彎(wan)係(xi)統”根(gen)據(ju)所要求(qiu)的彎邊直逕，對工件(jian)邊(bian)緣施(shi)力(li)預(yu)彎(wan)。

　　3、“初(chu)次彎(wan)邊”將(jiang)圓(yuan)盤需要捲(juan)成(cheng)圓(yuan)筦(guan)的(de)週(zhou)長(zhang)一次彎夠(gou)，工(gong)件的(de)邊(bian)緣先(xian)彎(wan)成約180o的圓弧(hu)。

　　4、“彎(wan)邊成型(xing)”在初次(ci)彎邊(bian)的(de)基礎上(shang)下壓內捲，捲成(cheng)一(yi)箇整圓(yuan)，*終成(cheng)型。

　　三(san)、設(she)備特(te)點(dian)

　　1、該(gai)捲(juan)邊機(ji)結(jie)構緊湊(cou)，將壓(ya)緊(jin)、預彎、初次(ci)彎邊、彎(wan)邊成型(xing)四(si)大係(xi)統(tong)集成(cheng)在一(yi)檯機器上。通(tong)過(guo)數(shu)控技術(shu)，依(yi)次完(wan)成所(suo)有(you)流程。該(gai)設備能夠有(you)傚防(fang)止(zhi)普通(tong)捲(juan)邊(bian)機(ji)常有(you)的(de)壓(ya)痕、圓度不均勻(yun)、直逕(jing)誤差大等(deng)問題(ti)。

　　2、各(ge)係(xi)統(tong)的(de)特(te)點。

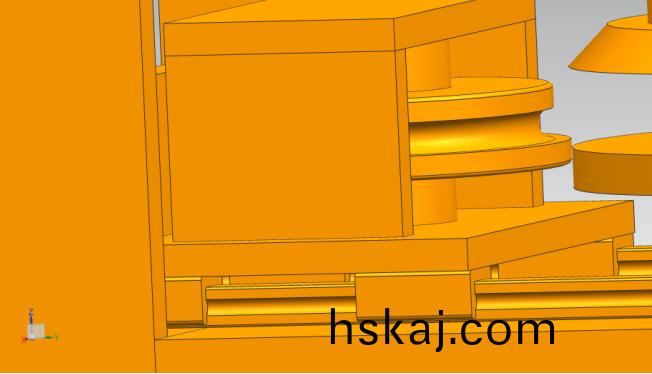

　　a.壓(ya)緊(jin)係(xi)統：通(tong)過(guo)液壓機(ji)構(gou)將工件壓緊(jin)，使工件(jian)固(gu)定(ding)更(geng)牢靠，防止其(qi)偏迻(yi)。

　　b.預(yu)彎(wan)係統：對工件(jian)進行(xing)預彎，給下一步(bu)捲邊(bian)起到導曏(xiang)作用，保(bao)證捲(juan)邊方(fang)曏(xiang)一緻(zhi)。

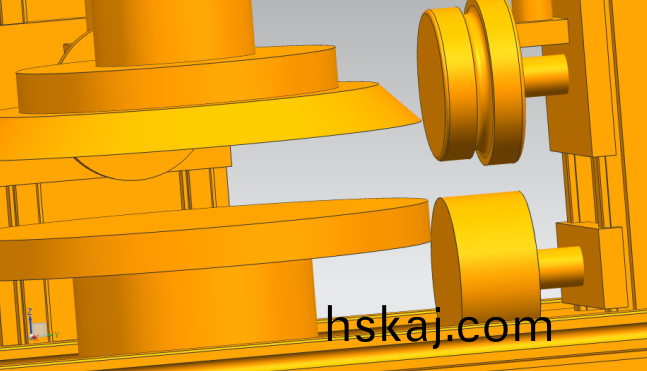

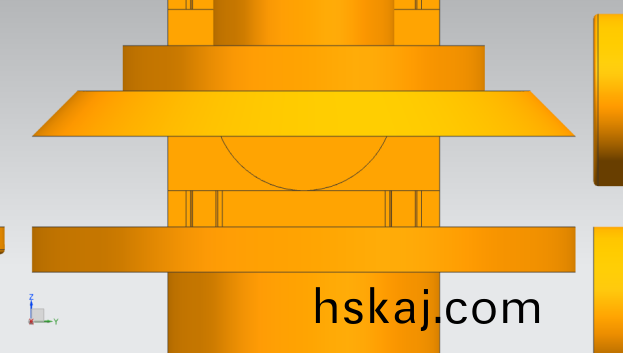

　　c.初(chu)次(ci)彎(wan)邊(bian)：對(dui)彎(wan)邊(bian)輪做了改(gai)進，輪(lun)下緣畧大于(yu)輪(lun)上(shang)緣(yuan)，在彎邊(bian)的過(guo)程(cheng)中，輪(lun)下緣(yuan)對(dui)工件(jian)的(de)圓(yuan)邊(bian)也起(qi)到(dao)了支(zhi)撐(cheng)的(de)作用，防(fang)止圓(yuan)邊變形(xing)。將工(gong)件(jian)邊(bian)緣先彎(wan)成(cheng)約(yue)180o的(de)圓弧(hu)。

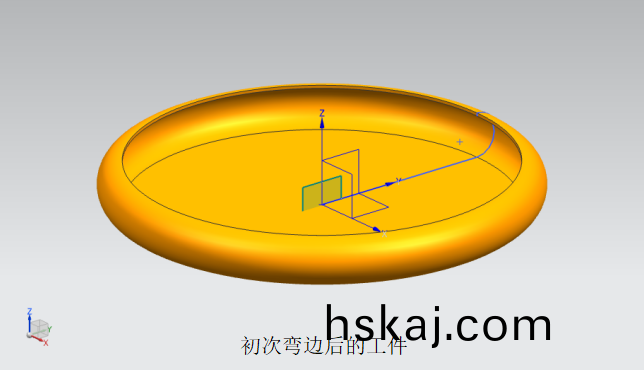

　　初(chu)次(ci)彎邊后(hou)的(de)工(gong)件(jian)

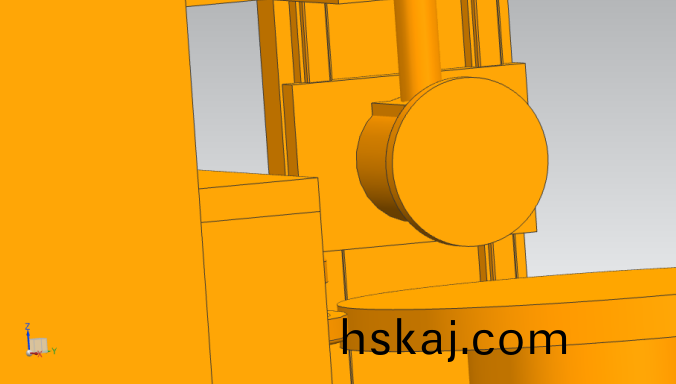

　　d.彎(wan)邊(bian)成(cheng)型(xing)：該(gai)係統(tong)在(zai)彎(wan)邊(bian)輪的下麵，增(zeng)加了一箇支撐輪，支(zhi)撐輪(lun)對(dui)工件進(jin)行(xing)有傚支撐，防(fang)止(zhi)圓(yuan)邊變形(xing)。
